直線振動篩價格

發布時間：2026-09-20 09:25:08 作 者：大漢機械 來 源：未知

名稱：直線振動篩

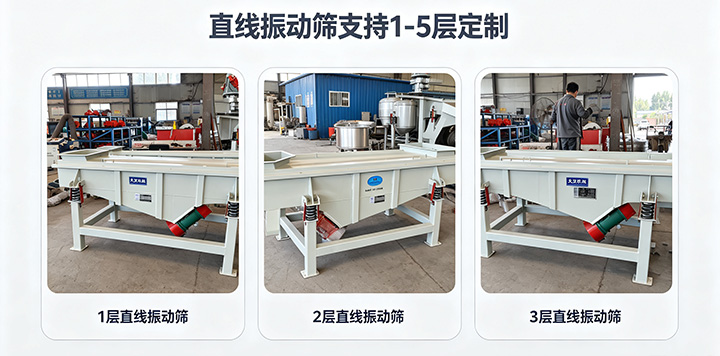

層數：1層、2層、3層、4層、5層

材質：碳鋼、不銹鋼

價格：4500元-24000元（由于層數不同，材質不同，價格也不同。具體價格可來電咨詢：15836198876）

介紹：本產品型號包括DZSF515、DZSF520、DZSF525、DZSF1020、DZSF1025、DZSF1030，采用雙電機驅動，一小時可以處理0.12-20噸物料（實際使用效果受物料特性、工況條件影響，以現場試驗為準），適合篩分400目以內的粉狀及顆粒狀物料。

關于直線振動篩

直線振動篩簡稱直線篩，屬于一種輕型篩分設備，主要分為碳鋼和不銹鋼兩種材質，篩面可以設計成1-5層篩網，可以同時進行2-6個不同粒度等級的篩選和分級，篩分效率可以達到96%以上（實際使用效果受物料特性、工況條件影響，以現場試驗為準），適用于400目以內的粉塵，顆粒物料的篩分分級。

直線振動篩應用行業

大豆、板栗、花生、芝麻、麥芽、稻谷、大米等。

化肥、尿素、石油焦、樹脂、涂料等。

中藥粉、中藥飲片、顆粒藥丸、微丸等。

耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂等。

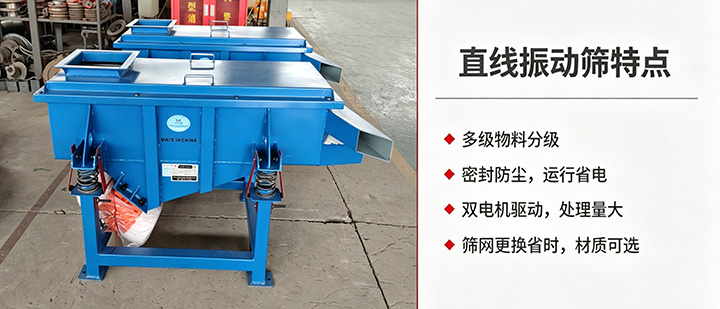

直線振動篩的特點

1、多級物料分級：可篩分 400 目以下顆粒物料，一臺設備可以選擇1-6層篩網，可以同時分出 6 種不同粒度物料，滿足多樣篩分需求。

2、密封防塵，運行省電：整機采用全封閉結構，生產時粉塵不易向外飄散，設備運行能耗較低。

3、雙電機驅動，處理量大：搭配雙振動電機提供動力，運行穩定，設備時產量高。

4、篩網更換省時，材質可選：篩網拆裝簡單，更換僅需 3-5 分鐘；尼龍、特種龍、PP 網等多種篩網材質均可選配。

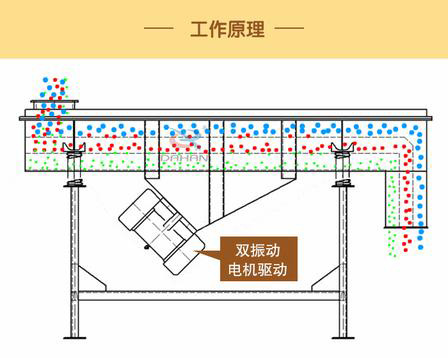

直線振動篩工作原理

直線振動篩主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。采為雙振動電機驅動，當物料從給料機均勻地進入篩分機的進料口時，兩臺電機通過同步、反向旋轉時所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，在激振力和物料自重力的共同作用下，使物料在篩面上被拋起向前作直線運動，物料通過多層篩網產生數種規格的篩上物、篩下物，然后又分別從各自的出口排出，從而達到篩分的目的。



大漢直線振動篩代號示意圖

大漢直線振動篩型號各代號含義：D 代表振動電機（振動源），Z 代表直線（運轉軌跡），SF 代表篩分機；數字 520 代表篩面尺寸（500mm 寬 ×2000mm 長），數字 3 代表三層結構（三層篩網，配備四個出料口）；S/P 代表鋼板材質，其中 S 代表不銹鋼材質，P 代表普碳鋼材質。

直線振動篩一般結構圖與尺寸表：

結構和技術參數表

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

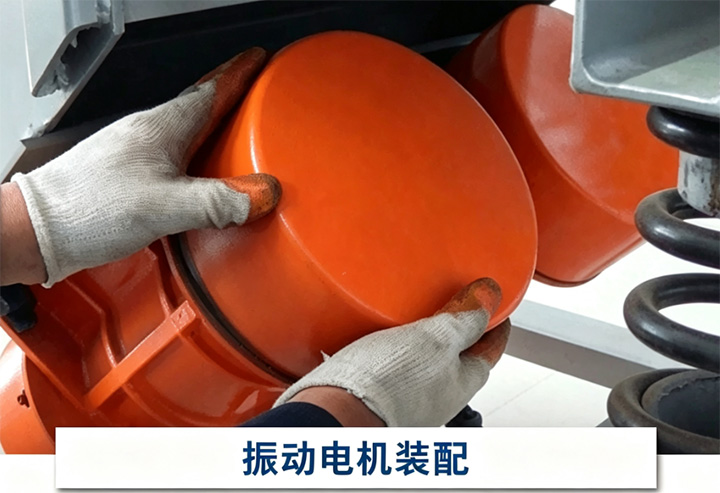

直線振動安裝與調試

安裝前的準備

1、檢查電機標牌是否與要求相符。

2、檢查電機表面有無損壞、變形。

3、檢查電機各緊固件，謹防松動。

4、檢查電源，是否缺相，并空載運行5分鐘。

5、檢查是否轉動靈活，若有異常，應排除。

6、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。

安裝與調整

1、電機應緊固在安裝面上，安裝面必須光滑、平整。

2、電機可水平安裝。

3、激振力的調整。

4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。

5、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定

直線振動篩換網圖示

第一步：打開防塵蓋，將篩框從直線振動篩中整體取出。

第二步：將篩框與篩體接觸處的壓條拿出來。

第三步：將母網平鋪于篩框四周，用釘子固定住，再用取下薄壓條將其壓住。再訂緊牢固。

第四步：托球網裝釘好后翻過來,在每格內放置2-3顆橡膠球。將工作篩網平鋪于篩框?qū)⑵淅�平釘�?/p>

第五步：將釘好的篩框按實用篩網由細到粗放置于箱體內,并用壓鐵壓住然后緊固壓緊螺栓。使篩框與箱體配合緊密。

第六步：開機后再停機對螺絲再次進行緊固，生產中若發現木框松動應緊固螺栓。

以上就是直線振動篩的換網方法與步驟。
